Dimensjoner på AN-fittings- En størrelsesguide
Dimensjoner på AN-fittings, slanger og rør er noen av de vanligste spørsmålene og misoppfatningene som finnes om AN-fittings. AN måles i tommer der AN1 i teorien er 1/16", AN8 er da 1/2" og AN16 er dermed 1". AN8 er altså ikke 8 eller 10mm som er en vanlig misforståelse. Selv hvordan man måler dette er vanlig misforståelse når det er forskjellige typer AN-fittings, slanger, rør og nøkkelmuffer. Og du får ulike måleverdier for alle disse. For å gjøre det tydelig har vi delt informasjonen inn i ulike kategorier:
- Dimensjoner på AN-fittings
- Dimensjoner på AN-slange
- Dimensjoner på AN-rør
- Dimensjoner på nøkkelkontakt (AN)
Måler du ytre diameter eller indre diameter? I tråden eller på tråden? Vi skal gå gjennom det her!
AN er en forkortelse av Army-Navy og kom under andre verdenskrig da det ville være lettere og bedre toleranser enn vanlige hydrauliske koblinger. AN-fittings har blitt en slags standard i ettermarkedet, performance -og hobbyflyging.

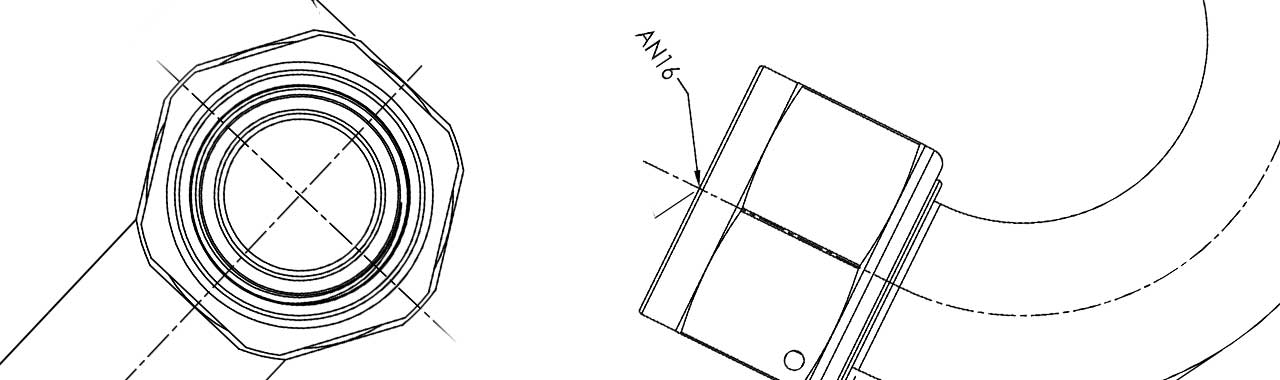

1. Dimensjoner på AN-fittings
AN-fittings er enkelt forklart som en JIC-fitting i aluminium men med høyere presisjon. Størrelsen på AN-fittings måles gjennom gjengen.

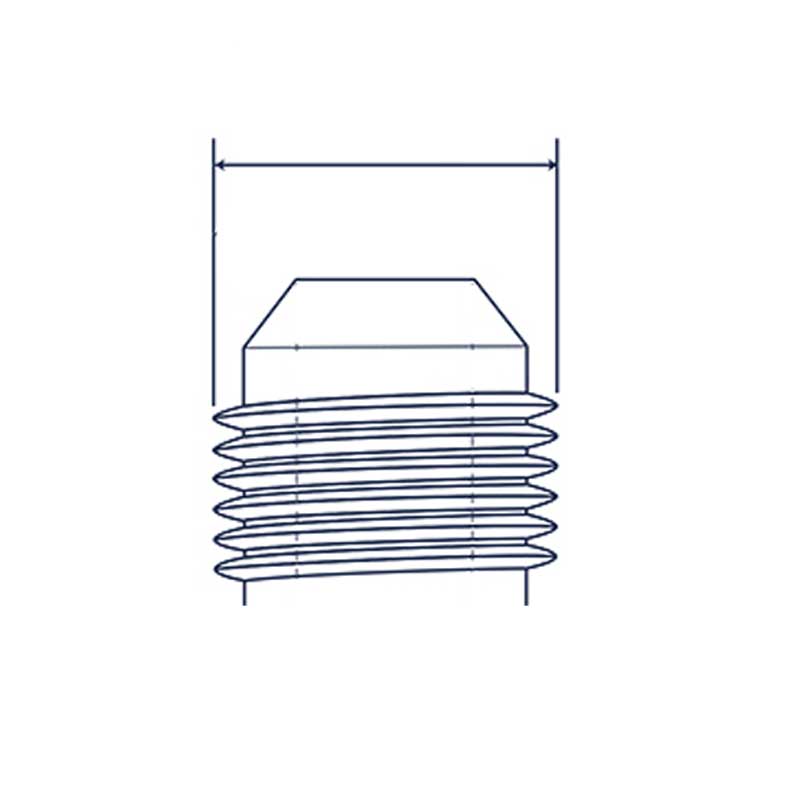

AN-fittings hann (utvendig gjenge)
Her er gjengen presentert i tommer, metriske dimensjoner i gjengen og metrisk ytre diameter.
AN4 = 7/16" -20 = ~9,1mm i gjengene = ~11,8mm YD
AN6 = 9/16" -18 = ~11,6mm i gjengene = ~14,2mm YD
AN8 = 3/4" -16 = ~16,6mm i gjengene = ~ 19,0mm YD
AN10 = 7/8" -14 = ~19,5mm i gjengene = ~22,3mm YD
AN12 = 1-1/16" -12 = ~23,8mm i gjengene = ~26,9mm YD
AN16 = 1-5/16" -12 = ~30,2mm i gjengene = ~33,3mm YD
AN20 = 1-5/8" -12 = ~38,2mm i gjengene = ~41,4mm YD

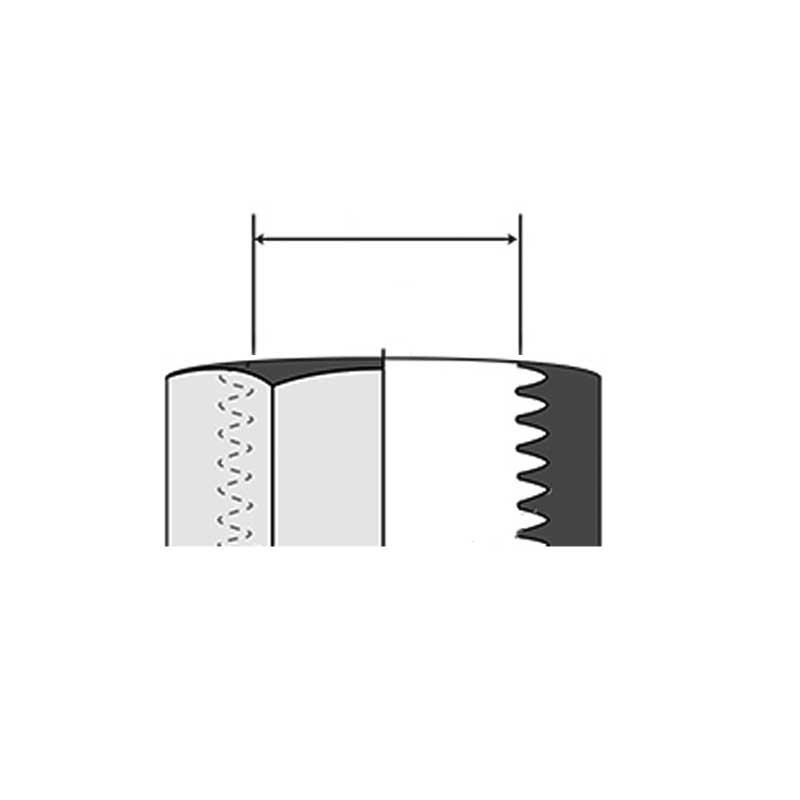

AN-fittings hunn (innvendig gjenge)
Her er tråden presentert i tommer og metrisk indre diameter.
AN4 = 7/16" -20 = ~9,9mm ID
AN6 = 9/16" -18 = ~12,9mm ID
AN8 = 3/4" -16 = ~17,5mm ID
AN10 = 7/8" -14 = ~20,6mm ID
AN12 = 1-1/16" -12 = ~24,9mm ID
AN16 = 1-5/16" -12 = ~31,2mm ID
AN20 = 1-5/8" -12 = ~39,1mm ID

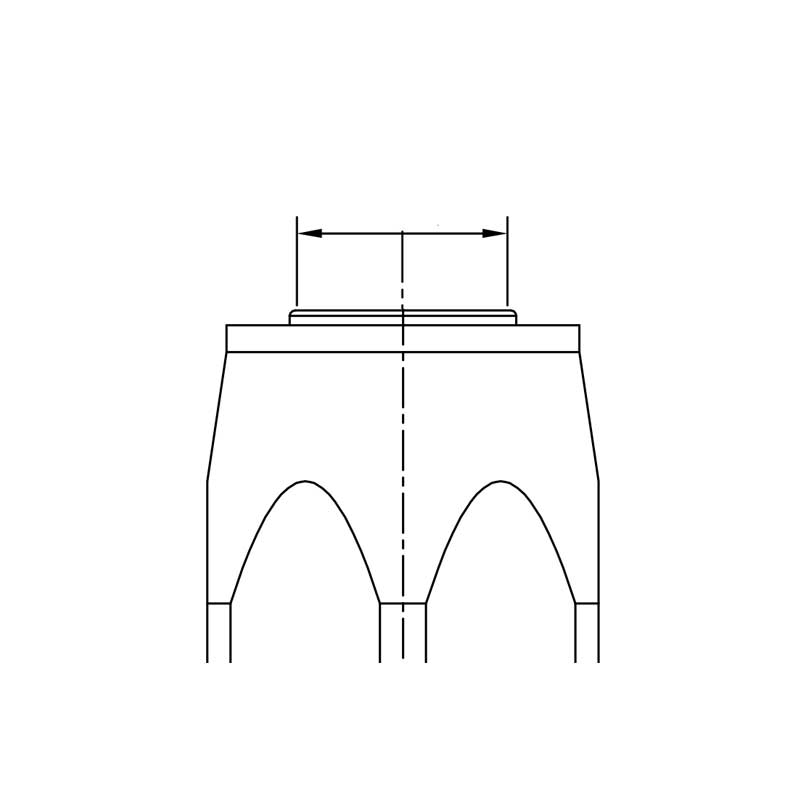

AN-fitting innvendige mål
En omtrentlig intern dimensjon av AN-fitings er presentert her. Vær oppmerksom på at de innvendige dimensjonene til slangekoblinger og fittings kan variere avhengig av type, materialprodusent osv. Derfor bør disse interne målingene kun brukes som retningslinjer.
AN4 = ~3,7mm
AN6 = ~6,0mm
AN8 = ~8,6mm
AN10 = ~11,1mm
AN12 = ~14,3mm
AN16 = ~19mm
AN20 = ~25mm
Tilsvarende AN-adaptere har generelt en 1 mm større indre diameter. Skulle en adapter reduseres til en mindre gjenge, vil også den indre diameteren krympe.
2. Dimensjoner på AN-slange

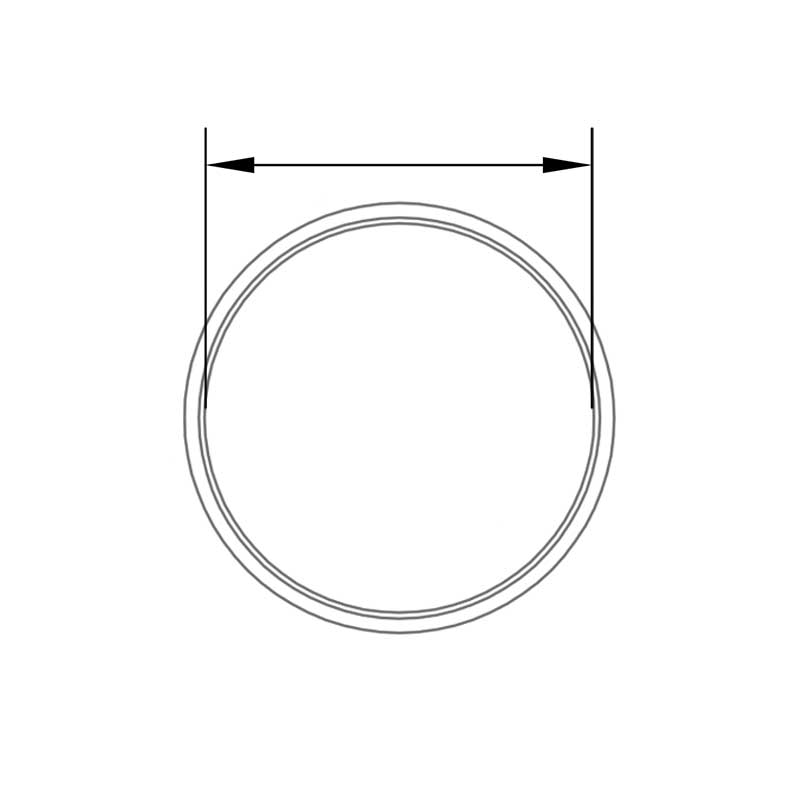

Størrelse på AN-slange er målt i slangen = (slangens indre diameter). Avhengig av type slange vil den ytre diameteren på slangen variere. Type slangeteknologi har også endret seg siden andre verdenskrig da disse koblingene kom, slik at de faktiske dimensjonene på AN-slangen kan variere. Det er også forskjellig mellom produsenter noen ganger. Så pass på å bruke riktig slange for dineAN-fittings!
Dimensjoner på stålspunnet gummislange (-1950)
AN3 = 3/16" slang id = ~4,76mm
AN4 = 1/4" slang id = ~6,35mm
AN5 = 5/16" slang id = ~7,9mm
AN6 = 3/8" slang id = ~9,5mm
AN8 = 1/2" slang id = ~12,7mm
AN10 = 5/8" slang id = ~15,9mm
AN12 = 3/4" slang id = ~19,05mm
AN16 = 1" slang id = ~25,4mm
AN20 = 1-1/4" slang id = ~31,75mm
Dimensjoner på stålspunnet gummislange (nutid)
AN4 = 7/32" ~5,4mm
AN5 = 5/16" ~7,9mm
AN6 = 11/32 ~8,7mm
AN8 = 7/16" ~11,1mm
AN10 = 9/16" ~14,2mm
AN12 = 11/16" ~17,4mm
AN16 = 7/8" ~22,2mm
AN20 = 1-1/8" ~28,5mm
Dimensjoner på stålspunnet PTFE slange (nutid)
AN4 = 3/16" ~4,8mm
AN6 = 21/64" ~8,1mm
AN8 = 27/64" ~10,7mm
AN10 = 33/64" ~13,0mm
AN12 = 41/64" ~16,3mm
AN16 = 7/8" ~22,2mm

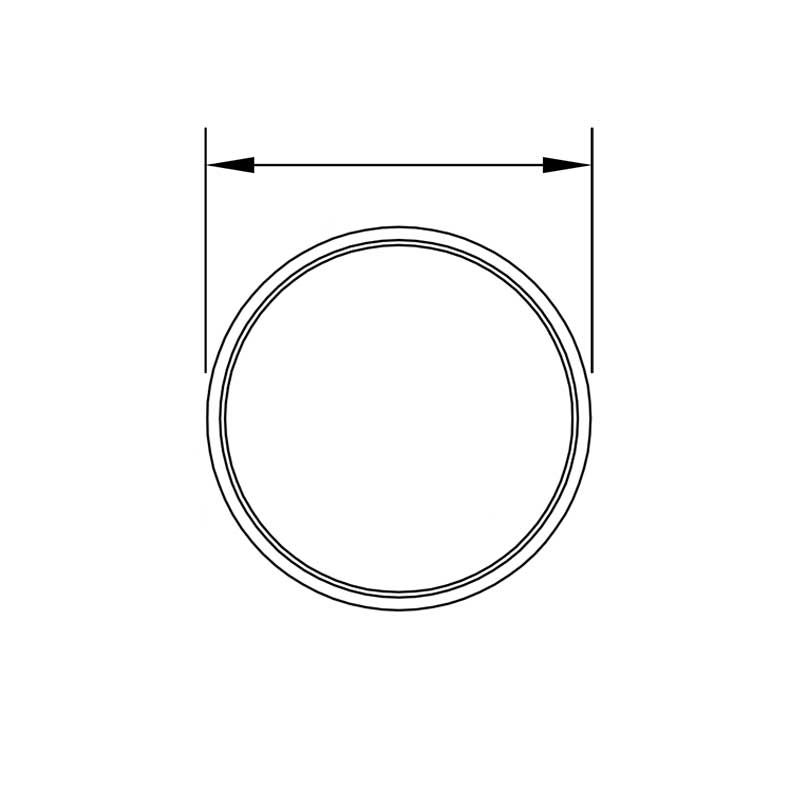

3. Dimensjoner på AN-rør
Størrelsen på AN-rør måles på rørets ytre diameter. Tykkelsen varierer mellom produsenter og derfor er den indre dimensjonen forskjellig. Men totalt sett har et AN4-rør ~1,5 mm veggtykkelse og et AN12 rør ~2,5 mm veggtykkelse.
AN4 = 1/4" rør yd = ~6,35mm
AN5 = 5/16" rør yd = ~7,9mm
AN6 = 3/8" rør yd = ~9,5mm
AN8 = 1/2" rør yd = ~12,7mm
AN10 = 5/8" rør yd = ~15,9mm
AN12 = 3/4" rør yd = ~19,05mm

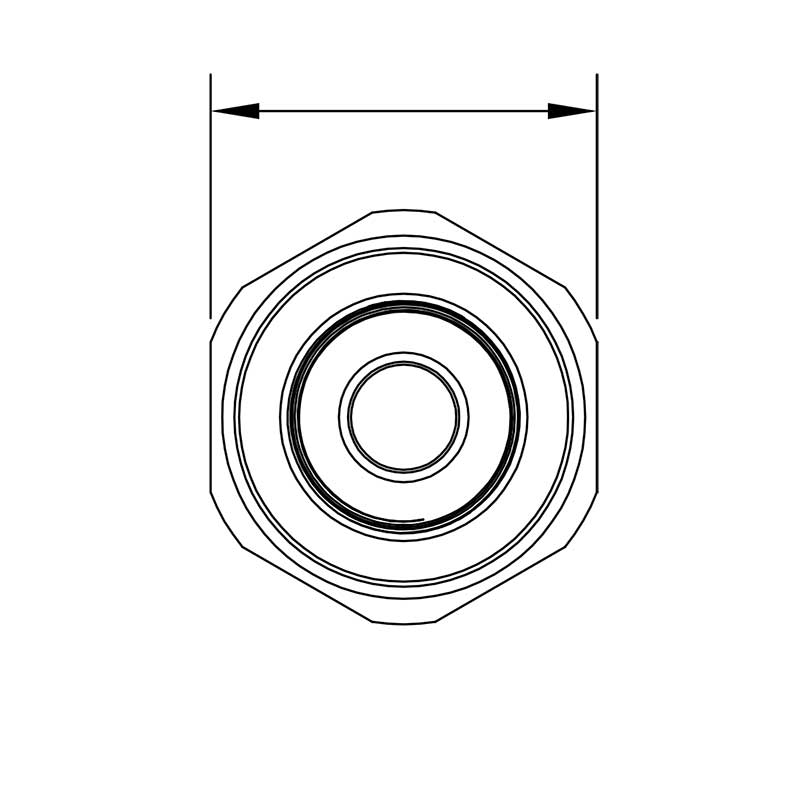

4. Dimensjoner på nøkkelkontakt (AN)
Nøkkeluttaket på AN-fittings er også i tommer og siden europeiske størrelser er medtrisk (millimeter), anbefales en skiftenøkkel under montering slik at du får riktig inngrep. Det finnes spesialverktøy kun for fittings, men en standardnøkkel fungerer utmerket.
AN3 = 1/2" = ~12,7mm
AN4 = 9/16" = ~14,3mm
AN6 = 11/16" = ~17,48mm
AN8 = 7/8" = ~22,23mm
AN10 = 1" = ~25,4mm
AN12 = 1-1/4" = ~31,75mm
AN16 = 1-1/2" = ~38,1mm
AN20 = 1-13/16" = ~46,0mm
